工艺再升级,捷配推出无卤和超薄pcb板!特价优惠至300元/款

通过技术革新,让用户以优惠的价格享受高品质产品服务,是捷配不断努力的目标。


我们一直致力于通过技术革新与环保实践,为全球用户提供更优质、环保的产品。


今天,捷配正式宣布:

工艺再升级,可做无卤pcb和0.3mm超薄工艺,

并推出无卤特价板与超薄特价板,最低至300元/款!



01

全程无卤,让产品更安心

超薄工艺,让产品更先进


传统pcb板在生产过程中常常使用含卤素的阻燃剂,对环境和人体健康带来潜在危害。捷配深刻认识到这一点,现推出全程无卤工艺,实现环保的重大飞跃。

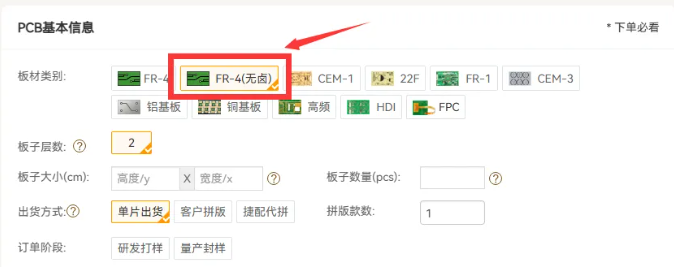

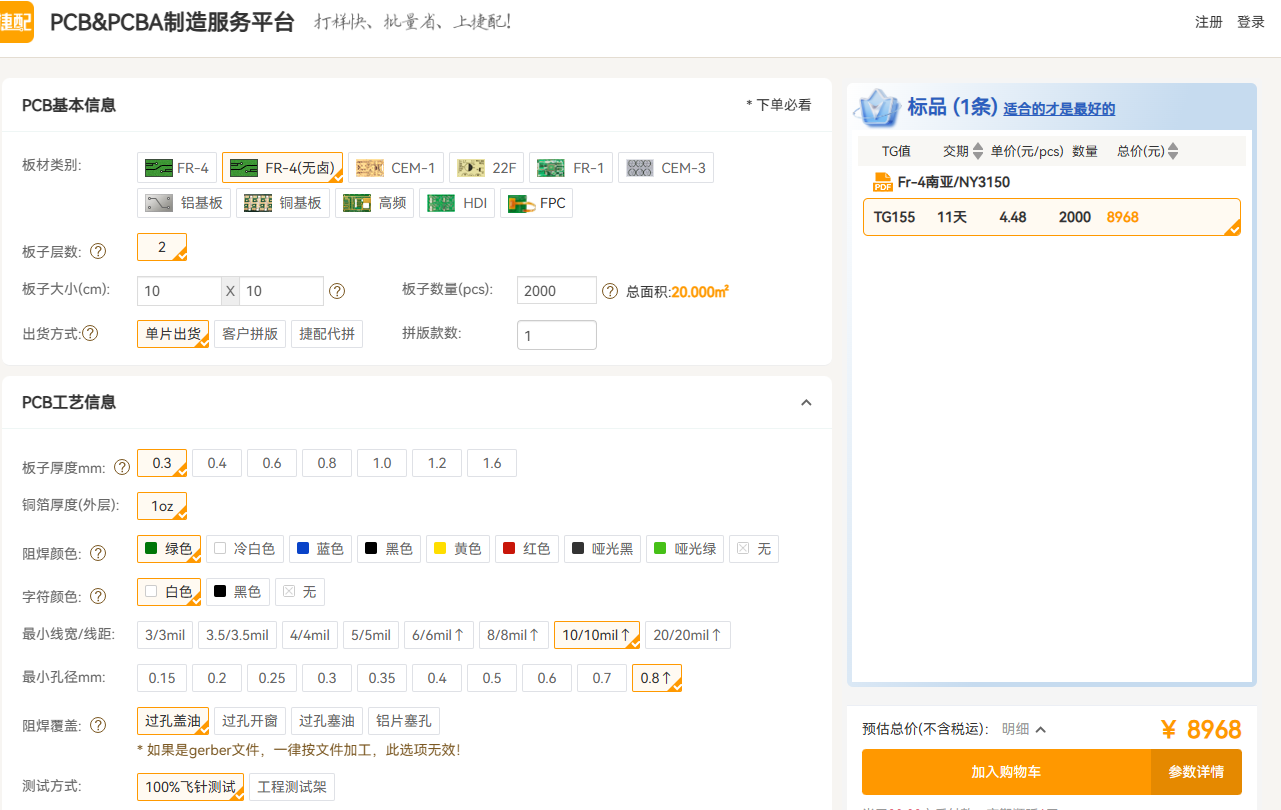

用户可在计价页选择无卤工艺,进行无卤特价板的打样:



捷配在pcb板厚度上取得了突破性进展从0.4mm降至0.3mm,这一工艺升级为精密电子产品的高效运行提供保障。

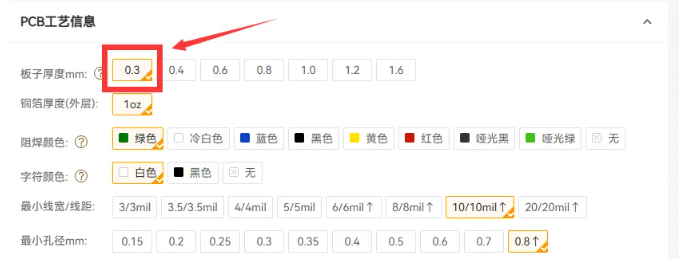

用户可在计价页选择0.3mm参数,进行超薄板的打样服务:



无卤特价板推出!

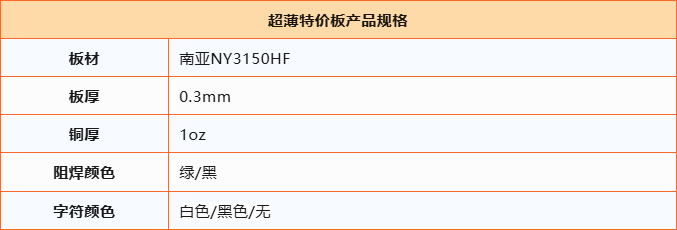

0.3mm超薄特价板推出!




批量价更优,欢迎垂询!⬇



02

为什么选择无卤、超薄工艺板?

①新选原料,环保可靠:

使用品牌a级板材,无卤无铅、超高性能

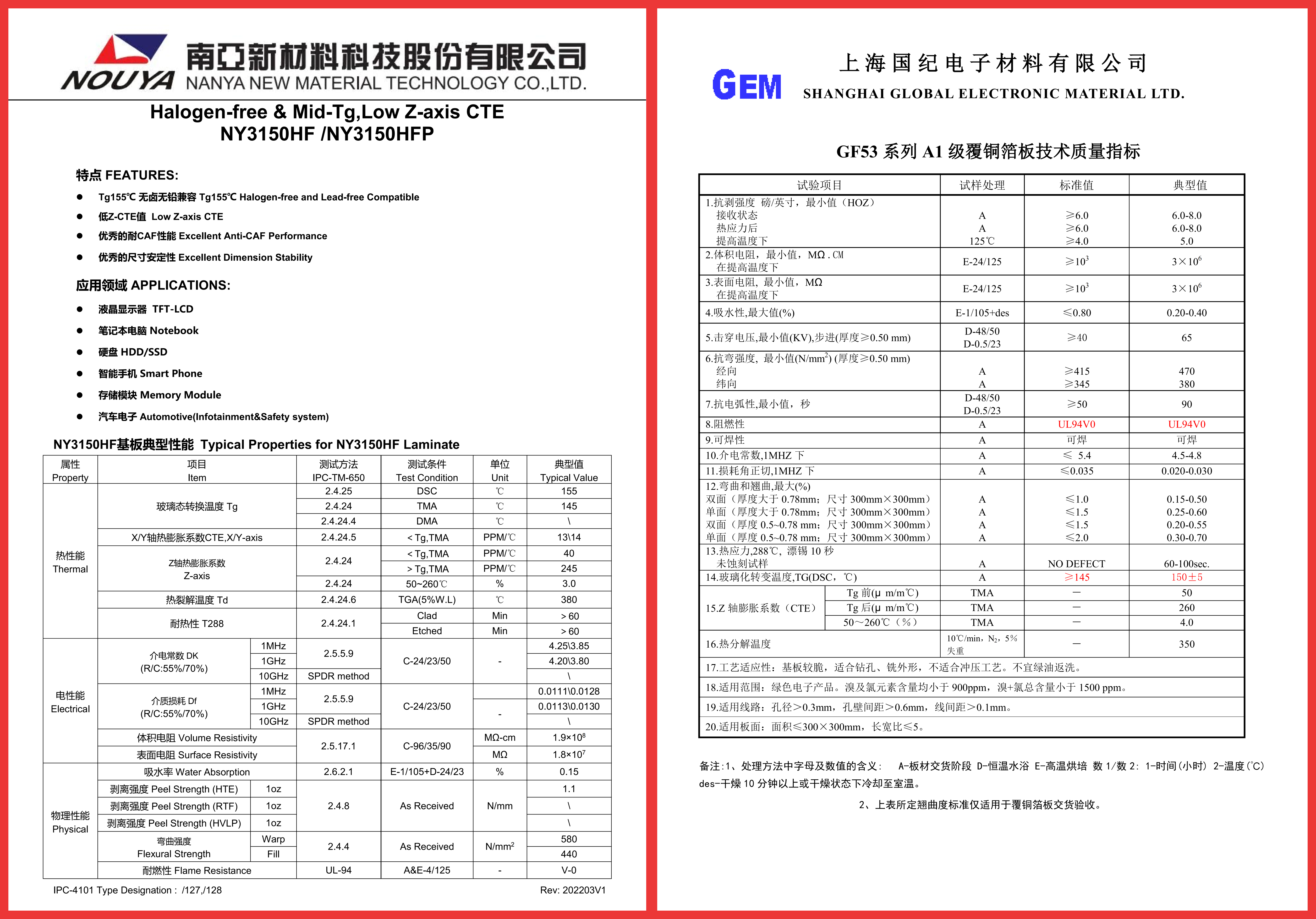

·南亚ny3150hf系列

·国纪gf53系列


严选原料,无论是油墨还是板材,均符合各项国际认证标准,保证产品高可靠性!

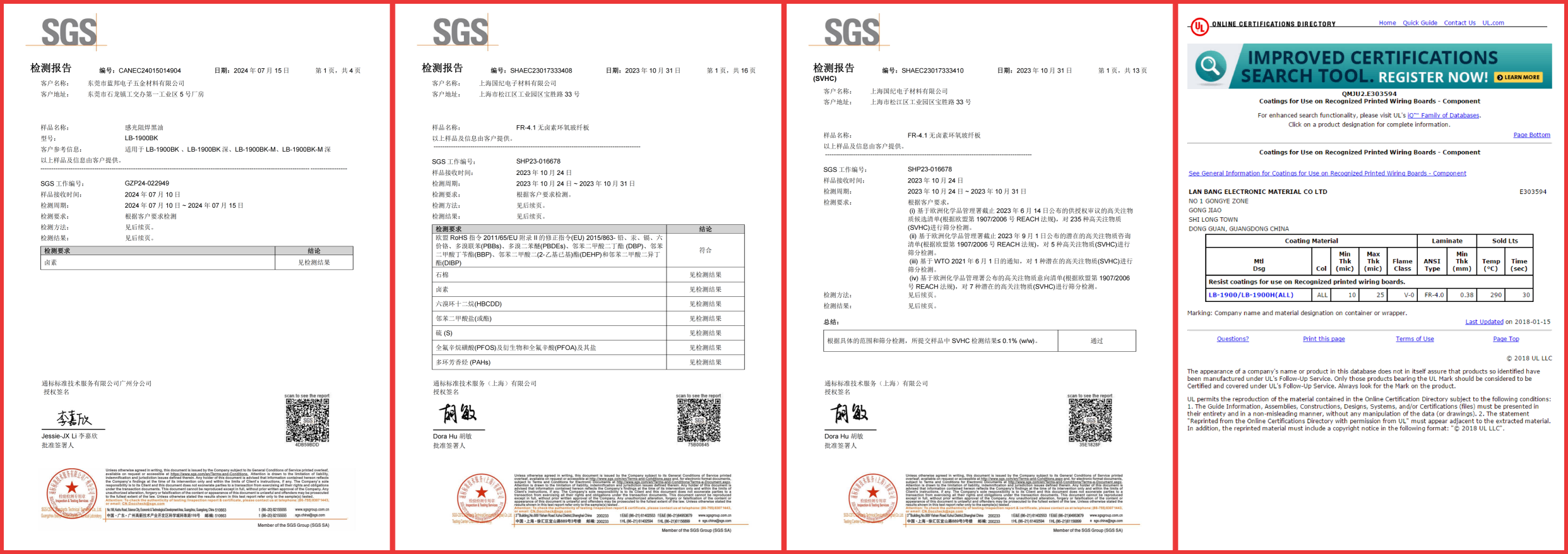

检测报告:



②先进工艺,精密环保:

·超薄新工艺,板厚最低可做0.3mm

·全流程无卤,无卤板材 无卤油墨 无卤制程



03

新工艺,让产品更先进、高效、环保

面向高端电子产品领域用户,如医疗、智能穿戴、通讯设备行业、智能家电、信号发射接收器等,我们的超薄工艺为您打造先进高效的专属领域好板,0.3mm板厚让产品更轻便紧凑。


面向日益增长的对绿色、可持续产品有需求的消费者群体,捷配启用无卤产线,使用全程无卤生产的环保工艺,为用户提供绿色安心的pcb板。



04

高精密设备保驾护航





捷配持续致力于为用户提供优质高效的产品服务,我们承诺将为大家提供更多个性化的选择,以满足不同客户的需求。


我们相信,通过不断的技术创新和对环保的承诺,捷配能够为全球用户提供更加卓越的产品和服务。
